"Страж 360М"

Охрана периметра. Мобильная автономная система связи и координации действий

Позволяет оперативно развернуть сеть связи и систему видеонаблюдения в зоне боевых действий. Помогает координировать работу БПЛА, артиллерии, штурмовых групп. Комплекс обеспечивает передачу видеосигналов с БПЛА, камер и тепловизоров на расстояние для детализированного просмотра, координации действий и корректировки огня. Дает возможность обрабатывать данные в пункте принятия решений (штаб, аналитический центр), либо просматривать полученное изображение в укрытии непосредственно при проведении работы “в поле”.

Возможности и технические характеристики:

• • Удаленная координация «полевых» работ из штаба или укрытия, позволяетосуществлять контроль и передачу данных с БПЛА, для координации действий вавтономном режиме не менее 10 часов.

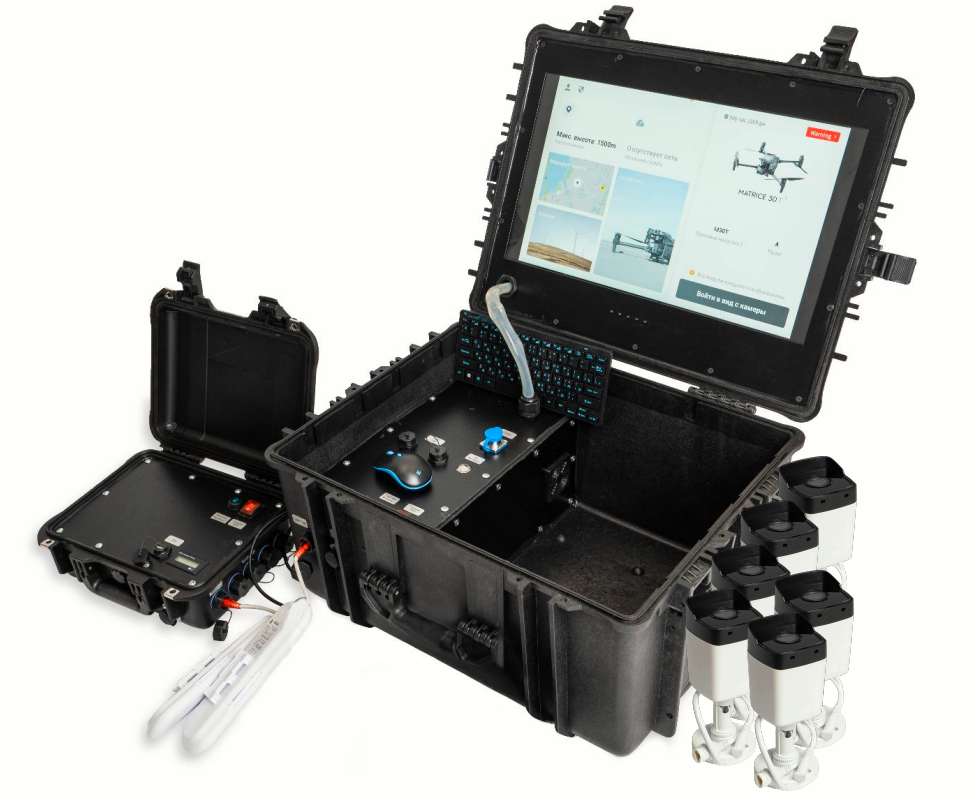

  • Трансляция с камер и двух спектральных тепловизоров в штаб и на мобильныеустройства как с основного чемодана «ТЫЛ», так и с малого чемодана «ФРОНТ»позволяют контролировать территорию с двух направлений.
  • 6 камер покрывают более 1000 кв. м. (количество камер в комплекте можетварьироваться в зависимости от потребностей заказчика).
  • Каналы связи без ретрансляторов на дистанции до 6 км (в зоне прямой видимости). Возможность использования нестандартных диапазонов рабочих частот позволяет использовать комплекс в зонах использования средств РЭБ. Юстировка антенн производится с использованием мобильного беспроводного устройства с интуитивно понятным интерфейсом.
  • Увеличение дальности с помощью ретрансляторов, либо замена антенн согласно инеобходимым потребностям (поставляется отдельно по запросу)
  • Имеется возможность подключения в локальную сеть для выхода и организации точки доступа в интернет как по кабелю, так и по протоколу IEEE 802.11 стандарта WI-FI (проводное и беспроводное подключение, например, с мобильного телефона).
  • Объединение нескольких чемоданов «ТЫЛ» и «ФРОНТ» в локальную сеть, для построения единой системы обмена и сбора информации с возможностью отправки в  ЦОД (центр обработки данных)
  • Имеется возможность установки любого программного обеспечения в чемодане «ТЫЛ».
  • Для замены комплектующих не требуются специфические знания.
  • Диапазон рабочих температур: от -15 до 45 ℃.
  • Комплекс имеет защиту стандарта IP65.
  • К чемодану «ТЫЛ» можно подключить до 5 малых чемоданов «ФРОНТ» - это позволяет осуществлять мониторинг участка протяженностью более 12 км на расстоянии 6 км от точки «ТЫЛ».
  • Имеется возможность замены АКБ в основных изделиях с последующей зарядкой удаленно (дополнительный комплект поставляется отдельно по запросу)
  • Возможность выноса антенн на расстояние до 100 м.
  • Раскрытие секторной антенны в 120° с основного чемодана «ТЫЛ» дает возможность принимать входящий сигнал с других устройств, (ограничение в кол-ве устройств только по трафику) что позволяет реализовать подключение периферийных устройств, находящихся в данной подсети. (отдельных спутниковых систем таких как: - Ямал 601))

Методика развертки и применения устройства:

1) В опорном пункте (мобильном штабе, бункере, окопе), где планируется разворачивание комплекса «ТЫЛ» (большой чемодан), должна иметься возможность зарядки источников питания от сети 220В.
2) Выносится кабель UTP (витая пара) до установленной секторной антенны от чемодана «ТЫЛ» на расстоянии до 100 метров (питание антенн осуществляется по стандарту PoE). Антенна направляется в сторону точек установки чемоданов «ФРОНТ».
3) Включение чемоданов «ФРОНТ» следует осуществлять поочередно, в целях исключения вероятности некорректной работы системы в комплексе. (всегда перед использованием комплекса необходимо проверять работоспособность системы на малом расстоянии с шагом до 500 метров).

4) На расстоянии до 6 км (в зоне прямой видимости) разворачиваем малый чемодан «ФРОНТ».
5) Устанавливаем антенны малых чемоданов «ФРОНТ» на растоянии до 100 м и направляем в сторону секторной антенны, далее подключаемся через WEB - интерфейс к самой антенне и настраиваем наилучшее качество сигнала. (возможно потребуется подстройка антенн на обоих концах организуемого канала связи).
6) Подключаем пульт БПЛА по интерфейсу HDMI (разъем HDMI mini) к малому чемодану «ФРОНТ» и в автоматическом режиме проверяем наличие картинки с БПЛА.
7) Также имеется возможность подключения смартфона по сети WI-FI (подключение осуществляется через дополнительное устройство (идет в комплекте) Smartcast либо Miracast, для передачи видеотрансляции от камеры БПЛА.
8) На большом чемодане «ТЫЛ» установлено ПО системы видеонаблюдения, куда уже прописаны все камеры и устройства передачи данных с БПЛА из комплекта, тем самым передаваемая картинка от внешнего устройства автоматически записывается на диск памяти системы, для дальнейшей работы и анализа данных.
9) Реализована возможность сопряжения с другими изделиями КБ АО «НПП» (струна, домовенок, домовой, Барьер).
